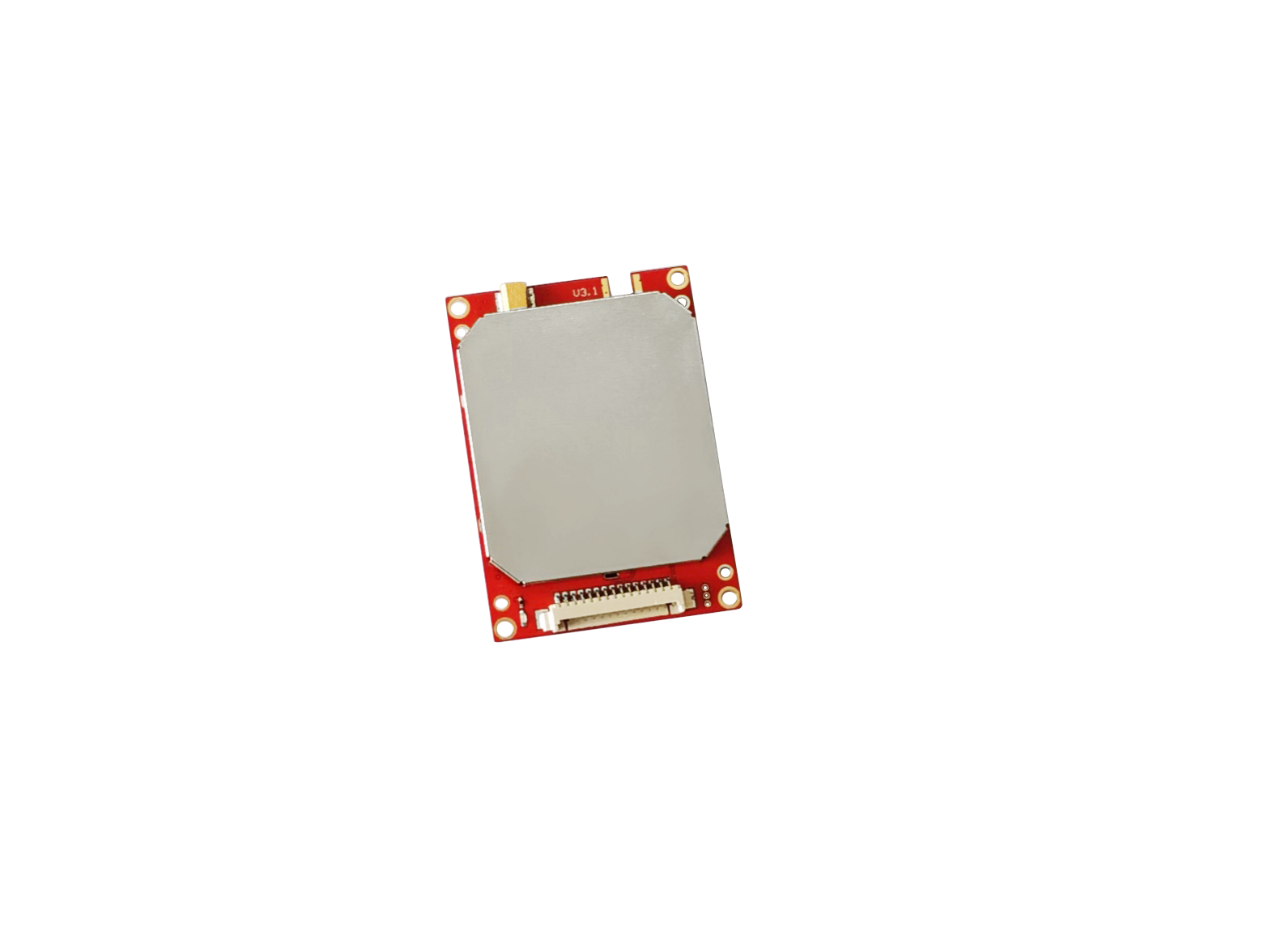

高性能嵌入式超高频电子标签读写模块

型号：U9882M

尺寸：55.5mmx39.5mmx7.6mm

    简介

U9882M是一款高性能的嵌入式UHF超高频电子标签读写模块，完全自主知识产权设计，结合专有的高效碰撞处理算法，在保持高识读率的同时，实现对电子标签的快速读写处理，可广泛应用于物流、个人身份识别、会议签到系统、门禁系统、防伪系统及生产过程控制等多种无线射频识别（RFID）系统。

特点

完全自主知识产权设计

充分支持EPC C1G2（ISO18000-6C）、ISO18000-6B协议

工作频率865~868MHz/902～928MHz（可以按不同国家或地区要求调整）

以广谱跳频（FHSS）或定频发射方式工作

输出功率软件可调，步进间隔1db，大33dbm

读取距离＞9m（外接6dBiL天线，标签E41）

支持RSSI

峰值标签询查速度>700张/秒

标签缓存区 1000张标签 @ 96bit EPC

MMCX-J型天线接口

低功耗设计，宽工作电压，单+3.7V~+5V供电

1路GPIO接口

支持RS232串行通讯接口（3.3VTTL电平）

稳定性高，外置散热片空气冷却散热

支持Firmware在线升级

特性

机械特性（单位mm）：

图1：模块尺寸及孔位图

图2：模块厚度图

图3：散热器安装位置

用户使用U9882M进行读写器设计时，必须充分考虑良好的散热设计，应使模块需散热位置和读写器底板充分接触，并在接触面涂抹导热脂以降低热阻；。

注：

1. 说明书如有变化，请以新版本为准。

2.我司保留终解释权。
